引言

在mybatis的基础知识中我们已经可以对mybatis的工作方式窥斑见豹(参考:《MyBatis————基础知识》)。

但是,为什么还要要学习mybatis的工作原理?因为,随着mybatis框架的不断发展,如今已经越来越趋于自动化,从代码生成,到基本使用,我们甚至不需要动手写一句SQL就可以完成一个简单应用的全部CRUD操作。

从原生mybatis到mybatis-spring,到mybatis-plus再到mybatis-plus-spring-boot-starter。spring在发展,mybatis同样在随之发展。

万变的外表终将迷惑人们的双眼,只要抓住核心我们永远不会迷茫!

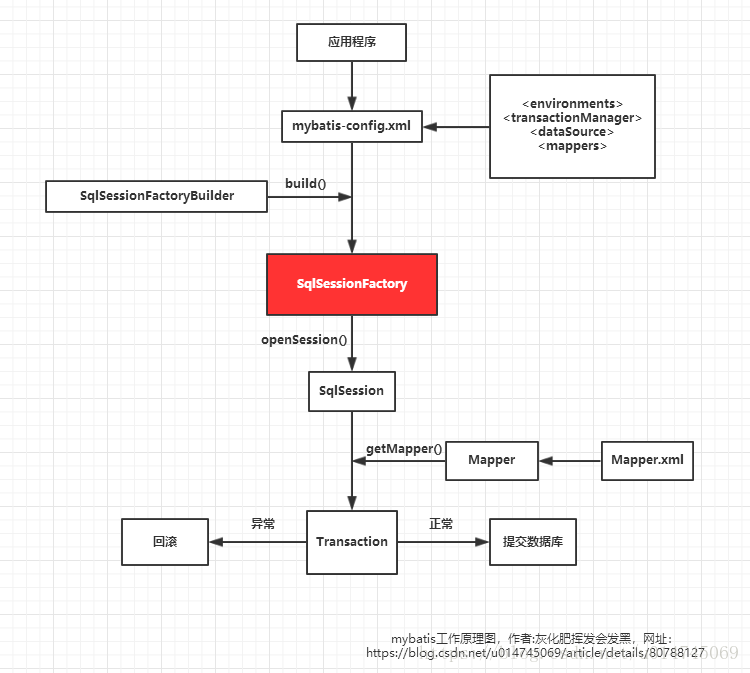

工作原理原型图

用最直观的图,来征服你的心!


工作原理解析

mybatis应用程序通过SqlSessionFactoryBuilder从mybatis-config.xml配置文件(也可以用Java文件配置的方式,需要添加@Configuration)中构建出SqlSessionFactory(SqlSessionFactory是线程安全的);

然后,SqlSessionFactory的实例直接开启一个SqlSession,再通过SqlSession实例获得Mapper对象并运行Mapper映射的SQL语句,完成对数据库的CRUD和事务提交,之后关闭SqlSession。

说明:SqlSession是单线程对象,因为它是非线程安全的,是持久化操作的独享对象,类似jdbc中的Connection,底层就封装了jdbc连接。

详细流程如下:

1、加载mybatis全局配置文件(数据源、mapper映射文件等),解析配置文件,MyBatis基于XML配置文件生成Configuration,和一个个MappedStatement(包括了参数映射配置、动态SQL语句、结果映射配置),其对应着标签项。

2、SqlSessionFactoryBuilder通过Configuration对象生成SqlSessionFactory,用来开启SqlSession。

3、SqlSession对象完成和数据库的交互:
a、用户程序调用mybatis接口层api(即Mapper接口中的方法)
b、SqlSession通过调用api的Statement ID找到对应的MappedStatement对象
c、通过Executor(负责动态SQL的生成和查询缓存的维护)将MappedStatement对象进行解析,sql参数转化、动态sql拼接,生成jdbc Statement对象
d、JDBC执行sql。

e、借助MappedStatement中的结果映射关系,将返回结果转化成HashMap、JavaBean等存储结构并返回。

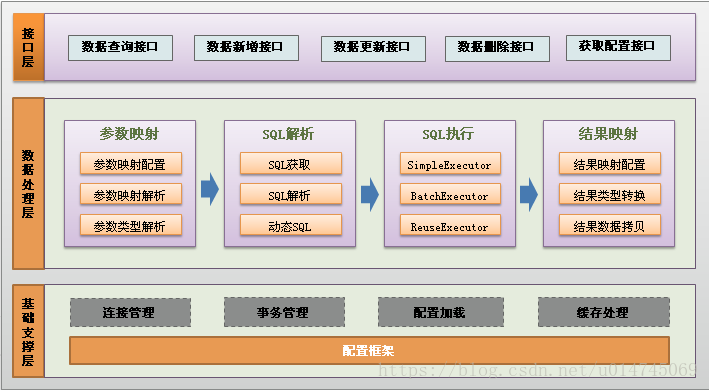

mybatis层次图:


MyBatis框架及原理分析

MyBatis 是支持定制化 SQL、存储过程以及高级映射的优秀的持久层框架,其主要就完成2件事情:

  1. 封装JDBC操作
  2. 利用反射打通Java类与SQL语句之间的相互转换

MyBatis的主要设计目的就是让我们对执行SQL语句时对输入输出的数据管理更加方便,所以方便地写出SQL和方便地获取SQL的执行结果才是MyBatis的核心竞争力。

MyBatis的配置

MyBatis框架和其他绝大部分框架一样,需要一个配置文件,其配置文件大致如下:

<configuration>
    <settings>
        <setting name="cacheEnabled" value="true"/>
        <setting name="lazyLoadingEnabled" value="false"/>
        <!--<setting name="logImpl" value="STDOUT_LOGGING"/> &lt;!&ndash; 打印日志信息 &ndash;&gt;-->
    </settings>

    <typeAliases>
        <typeAlias type="com.luo.dao.UserDao" alias="User"/>
    </typeAliases>

    <environments default="development">
        <environment id="development">
            <transactionManager type="JDBC"/> <!--事务管理类型-->
            <dataSource type="POOLED">
                <property name="username" value="luoxn28"/>
                <property name="password" value="123456"/>
                <property name="driver" value="com.mysql.jdbc.Driver"/>
                <property name="url" value="jdbc:mysql://192.168.1.150/ssh_study"/>
            </dataSource>
        </environment>
    </environments>

    <mappers>
        <mapper resource="userMapper.xml"/>
    </mappers>
</configuration>

以上配置中,最重要的是数据库参数的配置,比如用户名密码等,如果配置了数据表对应的mapper文件,则需要将其加入到节点下。

MyBatis的主要成员

  • Configuration        MyBatis所有的配置信息都保存在Configuration对象之中,配置文件中的大部分配置都会存储到该类中
  • SqlSession            作为MyBatis工作的主要顶层API,表示和数据库交互时的会话,完成必要数据库增删改查功能
  • Executor               MyBatis执行器,是MyBatis 调度的核心,负责SQL语句的生成和查询缓存的维护
  • StatementHandler 封装了JDBC Statement操作,负责对JDBC statement 的操作,如设置参数等
  • ParameterHandler  负责对用户传递的参数转换成JDBC Statement 所对应的数据类型
  • ResultSetHandler   负责将JDBC返回的ResultSet结果集对象转换成List类型的集合
  • TypeHandler          负责java数据类型和jdbc数据类型(也可以说是数据表列类型)之间的映射和转换
  • MappedStatement  MappedStatement维护一条节点的封装
  • SqlSource              负责根据用户传递的parameterObject,动态地生成SQL语句,将信息封装到BoundSql对象中,并返回
  • BoundSql              表示动态生成的SQL语句以及相应的参数信息

以上主要成员在一次数据库操作中基本都会涉及,在SQL操作中重点需要关注的是SQL参数什么时候被设置和结果集怎么转换为JavaBean对象的,这两个过程正好对应StatementHandler和ResultSetHandler类中的处理逻辑。

(图片来自《深入理解mybatis原理》 MyBatis的架构设计以及实例分析)
