《深入分布式缓存》之“关于Tair哪些事儿”

abel_cao 2018-01-25 10:45:21 浏览1254
展开阅读全文
版权声明:本文为半吊子子全栈工匠(wireless_com,同公众号)原创文章,未经允许不得转载。 https://blog.csdn.net/wireless_com/article/details/79158794


Tair(TaoBao Pair的意思,Pair即Key-Value数据对)是淘宝开发的一个优秀的分布式高可用的 key/value 存储引擎。采用服务端自动负载均衡的方式,使客户端逻辑简单。

Tair 分为持久化和非持久化两种使用方式。非持久化的 Tair 可以看成是一个分布式缓存。持久化的 Tair 将数据存放于磁盘中。在最新版本的Tair项目中实现了以下4种存储引擎。

q  非持久化:mdb

q  持久化:fdb、kdb和 ldb

这4种存储引擎分别基于四种开源的key/value数据库:Memcached、Firebird、Kyoto Cabinet和LevelDB。其中Firebird是关系型存储数据库,Memcached、Kyoto Cabinet和LevelDB是Nosql数据库。

Tair总体架构

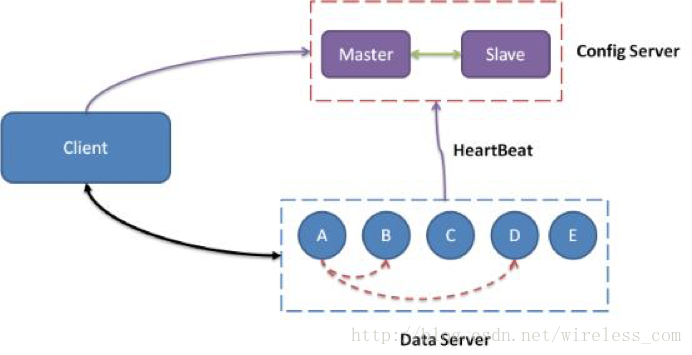

Tair的总体架构图如图9-1所示。

图9-1 Tair的总体架构图



一个Tair集群主要包括client、Config server和Dataserver 三个不同的应用。Configserver通过和Data server的心跳(HeartBeat)维护集群中可用的节点,并根据可用的节点,构建数据的在集群中的分布信息(见下文的对照表)。Client在初始化时,从Config server处获取数据的分布信息,根据分布信息和相应的Data server交互完成用户的请求。Data server负责数据的存储,并按照Config server的指示完成数据的复制和迁移工作。

Config server简介

Tair的Configserver维护了集群内可用Data server的信息,Data server的信息,以及用户配置的桶数量、副本数、机房信息等,构建数据分布的对照表,以达到负载均衡和高可用的目标。Tair Config server和client相互配合根据对照表决定数据的具体分布。如果Data server宕机或扩容,Config server负责协调数据迁移、管理进度,将数据迁移到负载较小的节点上。

Tair 客户端和Configserver的交互主要是为了获取数据分布的对照表,客户端从Config server拿到对照表后,会在本地缓存对照表,在需要存储/获取数据时根据对照表查找数据在哪个Data server上。由此也可以看出,数据访问请求不需要和Config server交互,所以Config server本身的性能高低并不会形成集群的瓶颈。

Config server维护的对照表有版本概念,由于集群变动或管理触发,构建新的对照表后,对照表的版本号递增,并通过Data server的心跳,将新表同步给数据节点。

客户端和Data server交互时,Dataserver每次都把自己缓存的对照表版本号放入response结构中,返回给客户端,客户端将Data server的对照表版本号和自己缓存的对照表版本号比较,如果不相同,会主动和Config server通信,请求新的对照表。

Tair的Configserver使客户端使用时候,不需要配置数据节点列表,也不需要处理节点的的状态变化,这使得Tair对最终用户来说使用和配置都很简单。

Config server源代码目录下主要有下面几个cpp文件:

tair_cfg_svr.cpp、server_conf_thread.cpp

Config server的主文件,tair_cfg_svr被执行后,会检查参数和配置,然后启动几个主要的线程:

q  task_queue_thread,处理请求的具体线程。

q  packet_transport,发送和接收命令数据包的线程,其中引用了tbnet公共包处理epoll。

q  server_conf_thread,Config server的主要业务逻辑实现线程。包括Config server之间的心跳保持,根据心跳维持Data server存活列表,维护对照表,数据迁移过程管理等逻辑。

q  heartbeat_transport,发送和接收心跳数据包的线程,其中引用了tbnet公共包处理epoll。



conf_server_table_manager.cpp

管理对照表的辅助类,提供对照表持久化、取得一些元信息等功能,还提供打印对照表的功能,方便调试。



table_builder.cpp、table_builder1.cpp、table_builder2.cpp

构造对照表的实际逻辑,其中:

q  table_builder,是基类,定义了构造对照表的主体逻辑,其中有几个虚函数:rebuild_table、set_available_server、is_this_node_OK、caculate_capable、get_tokens_per_node用于不同的构造实现扩展不同的逻辑。

q  table_builder1,构建负载均衡策略对照表的实现类,继承了table_builder类,对几个虚函数进行了基于负载均衡优先的逻辑实现。

q  table_builder1,构建多数据中心策略对照表的实现类,继承了table_builder类,对几个虚函数进行了基于位置和负载均衡双因子的逻辑实现。

实际的对照表构建过程由server_conf_thread::table_builder_thread::build_table触发的。



group_info.cpp

group_info负责处理group.conf和持久化文件$TAIR_DATA_DIR/data/group_1_server_table,通过读取配置和持久化的信息,构建Data server位置信息,供Config server主逻辑使用。



server_info

记录Data server存活信息的主要数据结构,server_info由下面几个部分组成:

q  serverid:Data server在集群里的唯一标识,由ip和port构成。

q  last_time:记录最后一次接收到该Data server心跳时间。

q  status:表示该Data server的状态,有三种状态,参考下面的代码段:

enum

      {

        ALIVE = 0,

        DOWN,

        FORCE_DOWN,

      };

server_info会被持久化到$TAIR_DATA_DIR/data/server_info.0中。



server_info_file_mapper.cpp、server_info_allocator.cpp

实现了server_info持久化逻辑。

持久化该文件存放在$TAIR_DATA_DIR/data目录下,参考图9-2

图 9-2 data目录

server_info_allocator维护了server_info持久化化文件集合和其中包含的server_info数量。如果当前文件没有空间来存储新的server_info,那么就新建一个序列化文件。

stat_info_detail.cpp

存储统计信息。主要的数据结构vector<u64>data_holder,包含GETCOUNT,PUTCOUNT,EVICTCOUNT,REMOVECOUNT,HITCOUNT,DATASIZE,USESIZE,ITEMCOUNT。





Data server简介



Data server负责数据的物理存储,并根据Configserver构建的对照表完成数据的复制和迁移工作。Data server具备抽象的存储引擎层,可以很方便地添加新存储引擎。Data server还有一个插件容器,可以动态地加载/卸载插件。

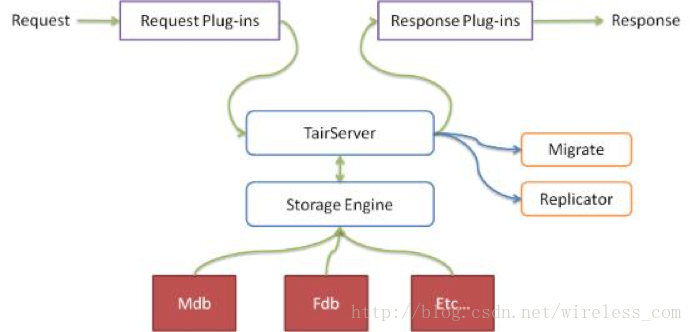

图 9-3 Data server逻辑架构

1)抽象的存储引擎层

Tair的存储引擎有一个抽象层,只要满足存储引擎需要的接口,便可以很方便地替换Tair底层的存储引擎。比如可以将bdb、tc甚至MySQL作为Tair的存储引擎,而同时使用Tair的分布方式、同步等特性。

Tair默认包含两个存储引擎:mdb和fdb。

mdb是一个高效的缓存存储引擎,它有着和memcached类似的内存管理方式。mdb支持使用share memory,这使得我们在重启Tair数据节点的进程时不会导致数据的丢失,从而使升级对应用来说更平滑,不会导致命中率的较大波动。

fdb是一个简单高效的持久化存储引擎,使用树的方式根据数据key的hash值索引数据,加快查找速度。索引文件和数据文件分离,尽量保持索引文件在内存中,以便减小IO开销。使用空闲空间池管理被删除的空间。

2)自动的复制和迁移

为了增强数据的安全性,Tair支持配置数据的备份数。比如你可以配置备份数为3,则每个数据都会写在不同的3台机器上。得益于抽象的存储引擎层,无论是作为cache的mdb,还是持久化的fdb,都支持可配的备份数。

当数据写入一个Data server(主节点)后,主节点会根据对照表自动将数据写入到其他备份节点,整个过程对用户是透明的。

当有新Data server加入或者有Dataserver不可用时,Config server会根据当前可用的Data server列表,重新构建对照表。Data server获取到新的对照表时,会自动将在新表中不由自己负责的数据迁移到对照表中相应的Data server。迁移完成后,客户端可以从Config server同步到新的对照表,完成扩容或者容灾过程。整个过程对用户是透明的,服务不中断。

3)插件容器

Tair还内置了一个插件容器,可以支持热插拔插件。

插件由Config server配置,Configserver会将插件配置同步给各个数据节点,数据节点会负责加载/卸载相应的插件。

插件分为request和response两类,可以分别在request和response时执行相应的操作,比如在put前检查用户的quota信息等。

插件容器也让Tair在功能方便具有更好的灵活性。



Tair的Data server最主要的组成模块有tair_server、request_processor、tair_manager、storage_manager和各种存储的具体实现实现。

Data server主要介绍下面几个cpp文件:



1)tair_server.cpp

Data server的主要应用逻辑在这个模块里实现。

在tair_server::start函数中,启动了几个线程:

task_queue_thread.start();

duplicate_task_queue_thread.start();

heartbeat.start();



tbnet::transport提供了epoll处理支持,包括监听端口、连接复用等。

task_queue_thread,用于处理客户端的请求包,例如,put、get、range等命令的请求包。,duplicate_task_queue_thread,用于处理其他Data server发送来的数据复制相关的请求包。request_processor,处理由task_queue和duplicate_task_queue两个线程解包出来的命令,实现put、get、range等命令的逻辑,最终的处理由重载的request_processor:: process函数,根据不同的类进行处理。

heartbeat用于处理心跳数据,数据包的处理由heartbeat_thread:: handlePacket进行处理。



2)request_processor.cpp

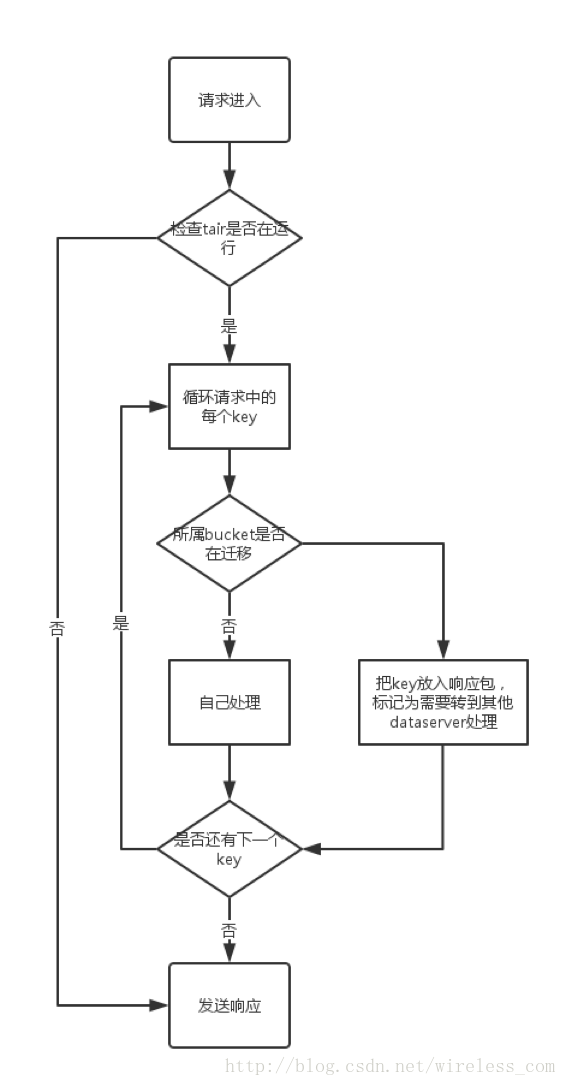

通过重载的process函数,处理put、get、range等请求。request_processor定义了每种请求的最高层执行流程,每个请求的大体流程都相似,如图9-4:



图 9-4 request_processor处理流程

如上图,tair接收到请求后,会循环处理每一个key,如果key在迁移,会发送数据迁移的响应给客户端,客户端重新获取数据分布后,到新的data_server操作相应的数据。

处理过程中会调用性能监控工具,统计相应的性能数据。



3)tair_manager.cpp

业务流程的第二层定义,主要定义了各个命令的主要处理流程。例如:

get的流程,确定bucket ->调用storage_mgr获取数据 -> 返回数据。

put的流程,将area合并到key里 -> 调用storage_mgr-> 通过hash_table确定怎样复制数据。



4)storage_manager.cpp

存储引擎的接口,用于接入不同的底层存储。不同的存储引擎支持的主要功能(还有一些辅助功能没有列出)如表9-1。

表9-1 四种引擎对比

storage_mgr接口

是否必选

mdb

ldb

fdb

kdb

put

batch_put

×

×

×

get

remove

add_count

×

×

×

get_range

×

×

×

del_range

×

×

×

clear

说明:

q  第一列是storage_manager定义的常用操作接口。

q  第二列是虚函数是否有默认实现,一般情况下默认的实现函数是返回一个操作不支持的消息。

q  其余列是各个存储引擎对主要功能的支持,没有支持的,会调用默认的实现函数返回该操作不支持。

本文摘自《深入分布式缓存:从原理到实践》
