Spark Core介绍以及架构

wsc449 2018-01-17 08:33:11 浏览88 评论0

摘要: 应用场景 Apache Spark 是加州大学伯克利分校的 AMP Labs 开发的开源分布式轻量级通用计算框架。由于 Spark 基于内存设计,使得它拥有比 Hadoop 更高的性能(极端情况下可以达到 100x),并且对多语言(Scala、Java、Python)提供支持。

应用场景

Apache Spark 是加州大学伯克利分校的 AMP Labs 开发的开源分布式轻量级通用计算框架。由于 Spark 基于内存设计,使得它拥有比 Hadoop 更高的性能(极端情况下可以达到 100x),并且对多语言(Scala、Java、Python)提供支持。其一栈式的设计特点使得我们的学习和维护成本大大地减少,而且其提供了很好的容错解决方案。

操作步骤

1. 主要功能

Spark Core提供Spark最基础与最核心的功能,主要包括以下功能:
(1)、SparkContext:通常而言,Driver Application的执行与输出都是通过SparkContext来完成的。在正式提交Application之前,首先需要初始化SparkContext。SparkContext隐藏了网络通信、分布式部署、消息通信、存储能力、计算能力、缓存、测量系统、文件服务、Web服务等内容,应用程序开发者只需要使用SparkContext提供的API完成功能开发。SparkContext内置的DAGScheduler负责创建Job,将DAG中的RDD划分到不同的Stage,提交Stage等功能。内置的TaskScheduler负责资源的申请,任务的提交及请求集群对任务的调度等工作。
(2)、存储体系:Spark优先考虑使用各节点的内存作为存储,当内存不足时才会考虑使用磁盘,这极大地减少了磁盘IO,提升了任务执行的效率,使得Spark适用于实时计算、流式计算等场景。此外,Spark还提供了以内存为中心的高容错的分布式文件系统Tachyon供用户进行选择。Tachyon能够为Spark提供可靠的内存级的文件共享服务。
(3)、计算引擎:计算引擎由SparkContext中的DAGScheduler、RDD以及具体节点上的Executor负责执行的Map和Reduce任务组成。DAGScheduler和RDD虽然位于SparkContext内部,但是在任务正式提交与执行之前会将Job中的RDD组织成有向无环图(DAG),并对Stage进行划分,决定了任务执行阶段任务的数量、迭代计算、shuffle等过程。
(4)、部署模式:由于单节点不足以提供足够的存储和计算能力,所以作为大数据处理的Spark在SparkContext的TaskScheduler组件中提供了对Standalone部署模式的实现和Yarn、Mesos等分布式资源管理系统的支持。通过使用Standalone、Yarn、Mesos等部署模式为Task分配计算资源,提高任务的并发执行效率。

2. Spark Core子框架

Spark的几大子框架包括:
(1)、Spark SQL:首先使用SQL语句解析器(SqlParser)将SQL转换为语法树(Tree),并且使用规则执行器(RuleExecutor)将一系列规则(Rule)应用到语法树,最终生成物理执行计划并执行。其中,规则执行器包括语法分析器(Analyzer)和优化器(Optimizer)。
(2)、Spark Streaming:用于流式计算。Spark Streaming支持Kafka、Flume、Twitter、MQTT、ZeroMQ、Kinesis和简单的TCP套接字等多种数据输入源。输入流接收器(Receiver)负责接入数据,是接入数据流的接口规范。Dstream是Spark Streaming中所有数据流的抽象,Dstream可以被组织为Dstream Graph。Dstream本质上由一系列连续的RDD组成。
(3)、GraphX:Spark提供的分布式图计算框架。GraphX主要遵循整体同步并行(bulk Synchronous parallel,BSP)计算模式下的Pregel模型实现。GraphX提供了对图的抽象Graph,Graph由顶点(Vertex),边(Edge)及继承了Edge的EdgeTriplet三种结构组成。GraphX目前已经封装了最短路径,网页排名,连接组件,三角关系统计等算法的实现,用户可以选择使用。
(4)、MLlib:Spark提供的机器学习框架。机器学习是一门设计概率论、统计学、逼近论、凸分析、算法复杂度理论等多领域的交叉学科。MLlib目前已经提供了基础统计、分析、回归、决策树、随机森林、朴素贝叶斯、保序回归、协同过滤、聚类、维数缩减、特征提取与转型、频繁模式挖掘、预言模型标记语言、管道等多种数理统计、概率论、数据挖掘方面的数学算法。

3. Spark架构

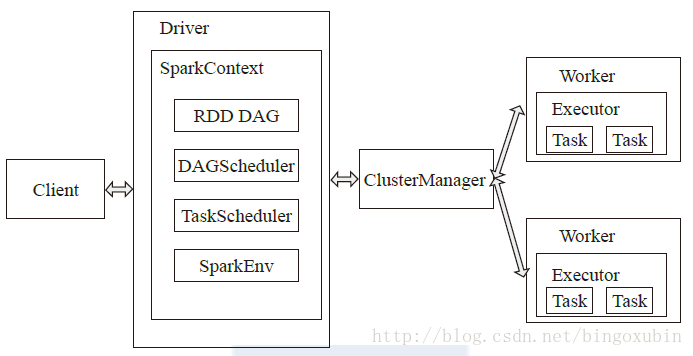

Spark采用了分布式计算中的Master-Slave模型。Master作为整个集群的控制器,负责整个集群的正常运行;Worker是计算节点,接受主节点命令以及进行状态汇报;Executor负责任务(Tast)的调度和执行;Client作为用户的客户端负责提交应用;Driver负责控制一个应用的执行。

这里写图片描述

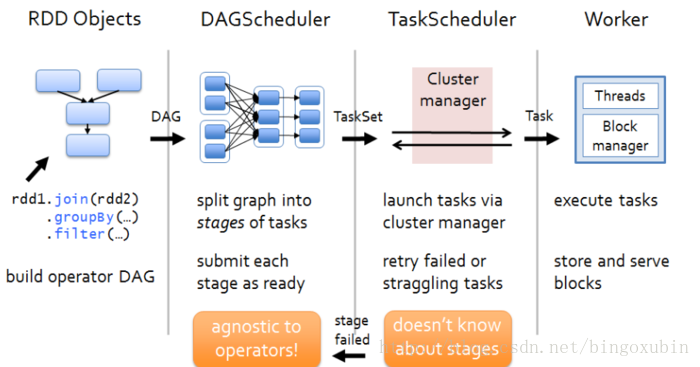

Spark集群启动时,需要从主节点和从节点分别启动Master进程和Worker进程,对整个集群进行控制。在一个Spark应用的执行过程中,Driver是应用的逻辑执行起点,运行Application的main函数并创建SparkContext,DAGScheduler把对Job中的RDD有向无环图根据依赖关系划分为多个Stage,每一个Stage是一个TaskSet, TaskScheduler把Task分发给Worker中的Executor;Worker启动Executor,Executor启动线程池用于执行Task。

这里写图片描述

4. Spark计算模型

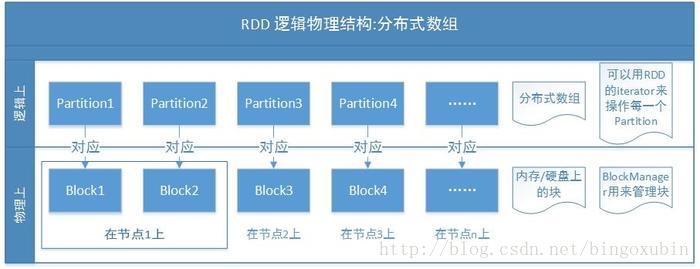

RDD:弹性分布式数据集,是一种内存抽象,可以理解为一个大数组,数组的元素是RDD的分区Partition,分布在集群上;在物理数据存储上,RDD的每一个Partition对应的就是一个数据块Block,Block可以存储在内存中,当内存不够时可以存储在磁盘上。

这里写图片描述
RDD逻辑物理结构

Hadoop将Mapreduce计算的结果写入磁盘,在机器学习、图计算、PageRank等迭代计算下,重用中间结果导致的反复I/O耗时过长,成为了计算性能的瓶颈。为了提高迭代计算的性能和分布式并行计算下共享数据的容错性,伯克利的设计者依据两个特性而设计了RDD:
1、数据集分区存储在节点的内存中,减少迭代过程(如机器学习算法)反复的I/O操作从而提高性能。
2、数据集不可变,并记录其转换过程,从而实现无共享数据读写同步问题、以及出错的可重算性。

Operations:算子

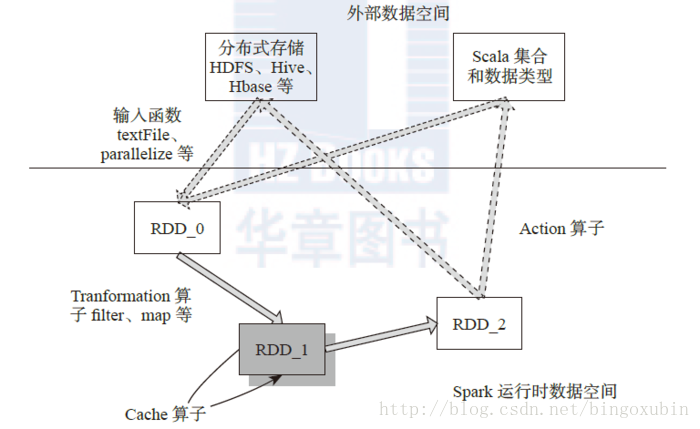

算子是RDD中定义的函数,可以对RDD中的数据进行转换和操作。如下图,Spark从外部空间(HDFS)读取数据形成RDD_0,Tranformation算子对数据进行操作(如fliter)并转化为新的RDD_1、RDD_2,通过Action算子(如collect/count)触发Spark提交作业。

如上的分析过程可以看出,Tranformation算子并不会触发Spark提交作业,直至Action算子才提交作业,这是一个延迟计算的设计技巧,可以避免内存过快被中间计算占满,从而提高内存的利用率。

这里写图片描述

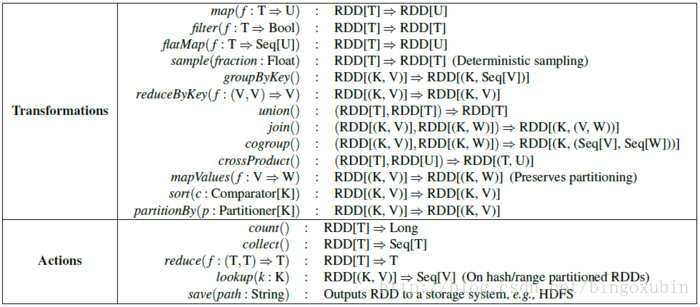

下图是算子的列表,分三大类:Value数据类型的Tranformation算子;Key-Value数据类型的Tranformation算子;Action算子。

这里写图片描述

Lineage Graph:血统关系图

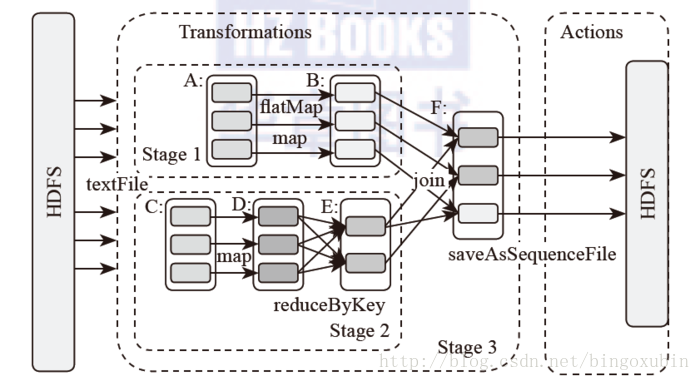

下图的第一阶段生成RDD的有向无环图,即是血统关系图,记录了RDD的更新过程,当这个RDD的部分分区数据丢失时,它可以通过Lineage获取足够的信息来重新运算和恢复丢失的数据分区。DAGScheduler依据RDD的依赖关系将有向无环图划分为多个Stage,一个Stage对应着一系列的Task,由TashScheduler分发给Worker计算。

这里写图片描述
