Android统计图表MPAndroidChart:动态添加数据更新【6】

开开心心过 2015-12-05 12:52:09 浏览877
展开阅读全文


Android统计图表MPAndroidChart:动态添加数据更新【6】

Android MPAndroidChart的LineDataSet代表一条统计图表中统计折线,一张统计图表可以同时存在若干条统计折线,其在内存中存储的模型类型数组,从0开始下标。
动态的往MPAndroidChart添加数据,就是增加往LineData里面增加Entry。
写一个例子加以说明。
先写一个LineChart布局,顶部的Button每点一次增加一个数据点:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context="zhangphil.chart.MainActivity" >

    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="动态添加数据" />

    <com.github.mikephil.charting.charts.LineChart
        android:id="@+id/chart"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</LinearLayout>


Java代码:

package zhangphil.chart;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.XAxis;
import com.github.mikephil.charting.components.XAxis.XAxisPosition;
import com.github.mikephil.charting.components.YAxis.AxisDependency;
import com.github.mikephil.charting.components.YAxis;
import com.github.mikephil.charting.components.Legend.LegendForm;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import com.github.mikephil.charting.utils.ColorTemplate;

import android.app.Activity;
import android.graphics.Color;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends Activity {

	private LineChart mChart;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		mChart = (LineChart) findViewById(R.id.chart);

		mChart.setDescription("Zhang Phil @ http://blog.csdn.net/zhangphil");
		mChart.setNoDataTextDescription("暂时尚无数据");

		mChart.setTouchEnabled(true);

		// 可拖曳
		mChart.setDragEnabled(true);

		// 可缩放
		mChart.setScaleEnabled(true);
		mChart.setDrawGridBackground(false);

		mChart.setPinchZoom(true);

		// 设置图表的背景颜色
		mChart.setBackgroundColor(Color.LTGRAY);

		LineData data = new LineData();

		// 数据显示的颜色
		data.setValueTextColor(Color.WHITE);

		// 先增加一个空的数据,随后往里面动态添加
		mChart.setData(data);

		// 图表的注解(只有当数据集存在时候才生效)
		Legend l = mChart.getLegend();

		// 可以修改图表注解部分的位置
		// l.setPosition(LegendPosition.LEFT_OF_CHART);

		// 线性,也可是圆
		l.setForm(LegendForm.LINE);

		// 颜色
		l.setTextColor(Color.WHITE);

		// x坐标轴
		XAxis xl = mChart.getXAxis();
		xl.setTextColor(Color.WHITE);
		xl.setDrawGridLines(false);
		xl.setAvoidFirstLastClipping(true);

		// 几个x坐标轴之间才绘制?
		xl.setSpaceBetweenLabels(5);

		// 如果false,那么x坐标轴将不可见
		xl.setEnabled(true);

		// 将X坐标轴放置在底部,默认是在顶部。
		xl.setPosition(XAxisPosition.BOTTOM);

		// 图表左边的y坐标轴线
		YAxis leftAxis = mChart.getAxisLeft();
		leftAxis.setTextColor(Color.WHITE);

		// 最大值
		leftAxis.setAxisMaxValue(90f);

		// 最小值
		leftAxis.setAxisMinValue(40f);

		// 不一定要从0开始
		leftAxis.setStartAtZero(false);

		leftAxis.setDrawGridLines(true);

		YAxis rightAxis = mChart.getAxisRight();
		// 不显示图表的右边y坐标轴线
		rightAxis.setEnabled(false);



		// 每点击一次按钮,增加一个点
		Button addButton = (Button) findViewById(R.id.button);
		addButton.setOnClickListener(new View.OnClickListener() {

			@Override
			public void onClick(View v) {
				addEntry();
			}
		});
	}

	// 添加进去一个坐标点
	private void addEntry() {

		LineData data = mChart.getData();

		// 每一个LineDataSet代表一条线,每张统计图表可以同时存在若干个统计折线,这些折线像数组一样从0开始下标。
		// 本例只有一个,那么就是第0条折线
		LineDataSet set = data.getDataSetByIndex(0);

		// 如果该统计折线图还没有数据集,则创建一条出来,如果有则跳过此处代码。
		if (set == null) {
			set = createLineDataSet();
			data.addDataSet(set);
		}

		// 先添加一个x坐标轴的值
		// 因为是从0开始,data.getXValCount()每次返回的总是全部x坐标轴上总数量,所以不必多此一举的加1
		data.addXValue((data.getXValCount()) + "");

		// 生成随机测试数
		float f = (float) ((Math.random()) * 20 + 50);

		// set.getEntryCount()获得的是所有统计图表上的数据点总量,
		// 如从0开始一样的数组下标,那么不必多次一举的加1
		Entry entry = new Entry(f, set.getEntryCount());

		// 往linedata里面添加点。注意:addentry的第二个参数即代表折线的下标索引。
		// 因为本例只有一个统计折线,那么就是第一个,其下标为0.
		// 如果同一张统计图表中存在若干条统计折线,那么必须分清是针对哪一条(依据下标索引)统计折线添加。
		data.addEntry(entry, 0);

		// 像ListView那样的通知数据更新
		mChart.notifyDataSetChanged();

		// 当前统计图表中最多在x轴坐标线上显示的总量
		mChart.setVisibleXRangeMaximum(5);

		// y坐标轴线最大值
		// mChart.setVisibleYRange(30, AxisDependency.LEFT);

		// 将坐标移动到最新
		// 此代码将刷新图表的绘图
		mChart.moveViewToX(data.getXValCount() - 5);

		// mChart.moveViewTo(data.getXValCount()-7, 55f,
		// AxisDependency.LEFT);
	}

	// 初始化数据集,添加一条统计折线,可以简单的理解是初始化y坐标轴线上点的表征
	private LineDataSet createLineDataSet() {

		LineDataSet set = new LineDataSet(null, "动态添加的数据");
		set.setAxisDependency(AxisDependency.LEFT);

		// 折线的颜色
		set.setColor(ColorTemplate.getHoloBlue());

		set.setCircleColor(Color.WHITE);
		set.setLineWidth(10f);
		set.setCircleSize(5f);
		set.setFillAlpha(128);
		set.setFillColor(ColorTemplate.getHoloBlue());
		set.setHighLightColor(Color.GREEN);
		set.setValueTextColor(Color.WHITE);
		set.setValueTextSize(10f);
		set.setDrawValues(true);
		return set;
	}
}

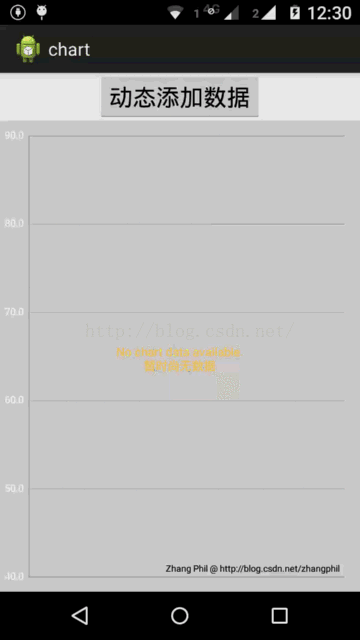

运行结果:



相关文章:
 【1】《Android统计图表MPAndroidChart》链接地址:http://blog.csdn.net/zhangphil/article/details/47656521
【2】《基于Android MPAndroidChart实现腾讯QQ群数据统计报表核心功能》链接地址:http://blog.csdn.net/zhangphil/article/details/47685515
【3】《Android实现天气预报温度/气温折线趋势图》链接地址:http://blog.csdn.net/zhangphil/article/details/47702245
【4】《Android统计图表之柱状图(条形图)》链接地址:http://blog.csdn.net/zhangphil/article/details/47727913
【5】《Android MPAndroidChart之PieChart和数据结构以及模型【5】》链接地址:http://blog.csdn.net/zhangphil/article/details/50172817

【6】MPAndroidChart在github上的项目主页:https://github.com/PhilJay/MPAndroidChart
