智能接入网关试用报告 线下机构一站式上云

元芳啊 2018-05-08 14:18:17 浏览1882
展开阅读全文

智能接入网关是阿里云最近发布的网络产品,可实现线下机构、站点一站式连接到VPC,快速构建混合云。本文以最简单的拓扑为例介绍如何使用智能接入网关,需要了解产品详情请戳传送门
测试拓扑如下: 本地PC私网IP为192.168.101.5/24,连接到杭州VPC内ECS 192.168.10.126/24
_

  1. 申请免费测试资格
    目前虽然是免费测试阶段,但是无法直接购买,需要填写工单申请测试资格。
  2. 购买
    进入智能接入网关控制台点击创建智能接入网关即可完成购买。
  • 区域:是指智能接入网关硬件设备使用的区域,选择“中国大陆”即可在中国大陆内所有地区使用
  • 实例名称:为购买的实例指定名称(可选)
    2018_05_07_13_23_40

3.快递
购买完成后刷新控制台即即可看到刚购买的智能接入网关实例,每个实例都有相对应的硬件接入设备,目前还是“认证中”状态,需要硬件设备快递到货以后才能激活。
_

  1. 硬件连接
    收到智能接入网关硬件,目前的免费测试机型是一个黑色铁盒不是标准机,前面板有1个console口,2个USB口可通过4G模块接入internet,1-2号WAN口可通过宽带接入internet、3-6号LAN口可对接线下设备,连接示意图如下:

09

  • 连接电源
  • WAN口连接internet:由于家里没有宽带,直接使用USB4G卡接入,需要使用宽带的同学可以通过1号或2号口对接。
  • LAN口连接PC:3号口通过网线直连PC。
    _

注意 :如需要高级配置可通过硬件web界面进行配置,详见配置方法

  1. 配置对接,详见配置方法

    • 私网网段:指线下PC的私网网段,本次测试环境为192.168.101.0/24。
    • 绑定云连接网:云连接网是由阿里云分布式接入网关组成的设备接入矩阵。
    • 绑定云企业网:将云连接网和VPC绑定到同一个云企业网即可实现云连接网下所有智能接入网关和VPC的全连接。
    • VPC内ECS安全组设置:安全放通本地PC所在网段192.168.101.0/24。

    ecs

    • 点击确定

    _

    • 完成后大约1-2分钟,智能接入网关状态变为可用。

    _

  2. 测试互通

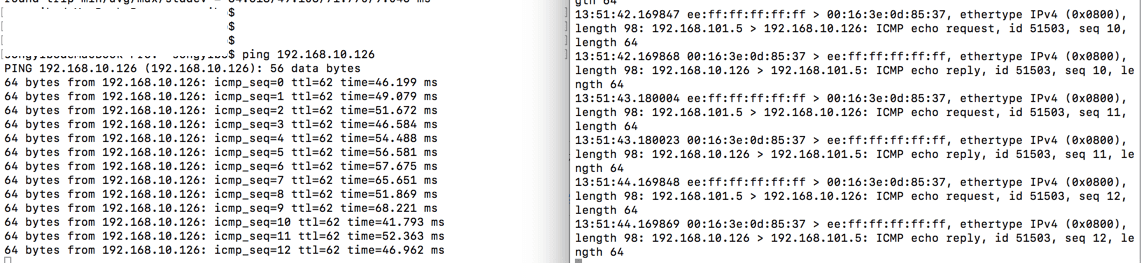

    • PC主动PING ECS私网及抓包:

    PING_

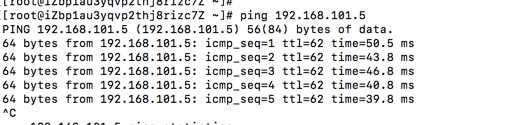

    • ECS主动PING PC私网:

    Ping

自此,一个最简单的混合云架构已经搭建完成。
