高性能业务架构解决方案(HAproxy+Keepalived)

一、 概况

    1.1 应用场景

    1.2 LVS/Nginx/HAProxy特点

二、 相关理论

    2.1 Keepalived工作原理

    2.2 HAproxy工作原理

三、 架构拓扑

四、 资源规划

五、 实施部署

    5.1初始化配置

    5.2 HAproxy配置

    5.3 Keepalived部署

        5.3.1 Keepalived的安装

        5.3.2 配置keepalived

        5.3.3 检测脚本

    5.4 后端WEB服务器

    5.5 测试

        5.5.1 负载均衡测试与动静分类

        5.5.2 高可用测试

六、 注意事项

    6.1 安装注意事项

    6.2 将相关开机自启服务



一、概况

1.1 应用场景

Nginx/LVS/HAProxy的基于Linux开源免费的负载均衡软件。对于大型的,需要进行高并发的网站或者对网络不太严格的场景,可以使用Nginx;对于大型的Web服务器的时候可以使用Haproxy;对性能有严格要求的时候可以使用LVS,就单纯从负载均衡的角度来说,LVS也许会成为主流,更适合现在大型的互联网公司。本文采用HAproxy+keepalived双主方案来解决业务架构高可用。

1.2 LVS/Nginx/HAProxy特点

名称

特点

LVS

1) 抗负载能力强、是工作在网络4层之上仅作分发之用,没有流量的产生,这个特点也决定了它在负载均衡软件里的性能最强的;

2) 配置性比较低,这是一个缺点也是一个优点,因为没有可太多配置的东西,所以并不需要太多接触,大大减少了人为出错的几率;

3) 工作稳定,自身有完整的双机热备方案,如LVS+KeepalivedLVS+Heartbeat,不过我们在项目实施中用得最多的还是LVS/DR+Keepalived

4) 无流量,保证了均衡器IO的性能不会收到大流量的影响;

5) 应用范围比较广,可以对所有应用做负载均衡;

6) 软件本身不支持正则处理,不能做动静分离,这个就比较遗憾了;其实现在许多网站在这方面都有较强的需求,这个是Nginx/HAProxy+Keepalived的优势所在。

7) 如果是网站应用比较庞大的话,实施LVS/DR+Keepalived起来就比较复杂了,特别后面有Windows Server应用的机器的话,如果实施及配置还有维护过程就比较复杂了

Nginx

1) 工作在网络的7层之上,可以针对http应用做一些分流的策略,比如针对域名、目录结构,它的正则规则比HAProxy更为强大和灵活,这也是许多朋友喜欢它的原因之一;

2) Nginx对网络的依赖非常小,理论上能ping通就就能进行负载功能,这个也是它的优势所在;

3) Nginx安装和配置比较简单,测试起来比较方便;

4) 也可以承担高的负载压力且稳定,一般能支撑超过几万次的并发量;

5) Nginx可以通过端口检测到服务器内部的故障,比如根据服务器处理网页返回的状态码、超时等等,并且会把返回错误的请求重新提交到另一个节点,不过其中缺点就是不支持url来检测;

6) Nginx仅能支持httpEmail,这样就在适用范围上面小很多,这个它的弱势;

7) Nginx不仅仅是一款优秀的负载均衡器/反向代理软件,它同时也是功能强大的Web应用服务器。LNMP现在也是非常流行的web架构,大有和以前最流行的LAMP架构分庭抗争之势,在高流量的环境中也有很好的效果。

8) Nginx现在作为Web反向加速缓存越来越成熟了,很多朋友都已在生产环境下投入生产了,而且反映效果不错,速度比传统的Squid服务器更快,有兴趣的朋友可以考虑用其作为反向代理加速器。

HAProxy

1) 支持两种代理模式:TCP(四层)和HTTP(七层)HAProxy是支持虚拟主机

2) 能够补充Nginx的一些缺点比如Session的保持,Cookie的引导等工作

3) 支持url检测后端的服务器出问题的检测会有很好的帮助。

4) 它跟LVS一样,本身仅仅就只是一款负载均衡软件;单纯从效率上来讲HAProxy更会比Nginx有更出色的负载均衡速度,在并发处理上也是优于Nginx的。

5) HAProxy可以对Mysql读进行负载均衡,对后端的MySQL节点进行检测和负载均衡,不过在后端的MySQL slaves数量超过10台时性能不如LVS,所以我向大家推荐LVS+Keepalived

6) HAProxy的算法现在也越来越多了,算法特别灵活

二、相关理论

2.1 Keepalived工作原理

keepalived:顾名思义是保持存活,常用来搭建设备的高可用,防止业务核心设备出现单点故障。keepalived基于VRRP协议来实现高可用主要用作realserver的健康检查以及负载均衡主机和backup主机之间的故障漂移。如果将TCP/IP划分为5Keepalived就是一个类似于3~5层交换机制的软件,具有3~5层交换功能,其主要作用是检测web服务器的状态,如果某台web服务器故障,Keepalived将检测到并将其从系统中剔除,当该web服务器工作正常后Keepalived自动将其加入到服务器群中,这些工作全部自动完成,而不需要人工干预,只需要人工修复故障的web服务器即可。

层机理是发送ICMP数据包即PING给某台服务器,如果不,则认为其故障,并从服务器群中剔除层机理是检测TCP端口号状态来判断某台服务器是否故障,如果检测端口存在异常,则从服务器群中剔除层机理是根据用户的设定检查某个服务器应用程序是否正常运行,如果不正常,则从服务器群中剔除。

2.2 HAproxy工作原理

反向代理服务器,支持双机热备支持虚拟主机,但其配置简单,拥有非常不错的服务器健康检查功能,当其代理的后端服务器出现故障, HAProxy会自动将该服务器摘除,故障恢复后再自动将该服务器加入

三、架构拓扑


四、资源规划

主机名称

内网IP

操作系统

HAproxy-1

10.10.10.2

Centos 6.5 64

HAproxy-2

10.10.10.3

Centos 6.5 64

WEB01static

10.10.10.11

Centos 6.5 64

WEB02static

10.10.10.12

Centos 6.5 64

WEB03dynamic

10.10.10.13

Centos 6.5 64

WEB04dynamic

10.10.10.14

Centos 6.5 64

VIP1

10.10.10.100

\

VIP1

10.10.10.101

\


五、实施部署

5.1初始化配置

getenforce 0关闭SeLinux

修改主机名

防火墙开放22/80端口

测试网络连通性

更新YUM

mv /etc/yum.repos.d/CentOS-Base.repo /etc/yum.repos.d/CentOS-Base.repo.backup
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-6.repo
yum makecache                               #生成缓存

5.2HAproxy配置

masterbackup上面同时配置

安装可采用yum直接安装,或下载tar包编译安装。

两台前端HAproxy配置一样

vim /etc/haproxy/haproxy.cfg
global
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon
    stats socket /var/lib/haproxy/stats
defaults
    mode                    http                  #默认的模式mode { tcp|http|health },tcp是4层,http是7层,health只会返回OK
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8
    option                  redispatch # 当使用了cookie时,haproxy将会将其请求的后端服务器的serverID插入到
 cookie中,以保证会话的SESSION持久性;而此时,如果后端的服务器宕掉
了, 但是客户端的cookie是不会刷新的,如果设置此参数,将会将客户的请求强制定向到另外一个后端server上,以保证服务的正常。
    retries                 3                     # 定义连接后端服务器的失败重连次数
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s                   #连接超时
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s                   #设置http-keep-alive的超时时间
    timeout check           10s                   #检测超时时间
    stats  uri  /stats                            #haproxy 状态页面
    stats auth admin:admin                        #haproxy登陆验证用户名密码
    maxconn                 3000
    frontend  proxy *:80                          #监听地址为80
    acl url_static       path_beg       -i /static /images /javascript /stylesheets
    acl url_static       path_end       -i .jpg .gif .png .css .js .html    #定义静态访问规则
    acl dynamic_content  path_end      -i .php    #定义动态访问规则
    use_backend static          if url_static
    default_backend             dynamic
    backend static
    balance     roundrobin
    server     web01 10.10.10.11:80  check inter 2000 fall 3 weight 30     #后端静态web
    server     web02 10.10.10.12:80  check inter 2000 fall 3 weight 30     #每隔2000ms检查服务器80端口状态,连续失败次数3次,权重30
    backend dynamic                                #定义一个名为dynamic后端部分
    balance     roundrobin                         #负载均衡算法
    server     web03 10.10.10.13:80  check inter 2000 fall 3 weight 30     #后端动态web
    server      web04 10.10.10.14:80  check inter 2000 fall 3 weight 30

重启haproxy服务

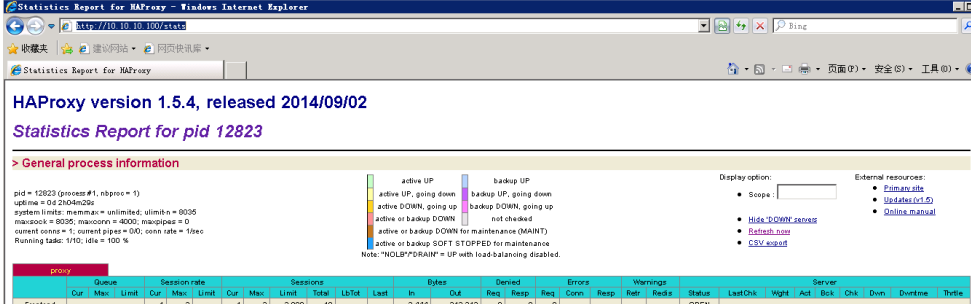

访问测试,验证输入admin/admin





5.3 Keepalived部署

5.3.1 Keepalived的安装

masterbackup上面均需要配置

yum groupinstall "Development tools" -y                           #安装开发组环境工具
yum install openssl-devel popt-devel -y                           #安装相应软件包
ln -s /usr/src/kernels/2.6.32-642.1.1.el6.x86_64 /usr/src/linux   #此处要根据实际操作系统最高版本的kernel 为准
如果/usr/src/kernels/下面没文件使用yum 安装 kernel-devel
#下载keepalive
wget http://www.keepalived.org/software/keepalived-1.2.24.tar.gz
tar zxvf keepalived-1.2.24.tar.gz
cd keepalived-1.2.24
./configure --with-kernel-dir=/usr/src/kernels/2.6.32-642.1.1.el6.x86_64

(注意这个步骤要看到以下字样才是正常的)

Use IPVS Framework : Yes

IPVS sync daemon support : Yes

make && make install
cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
mkdir /etc/keepalived
cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
cp /usr/local/sbin/keepalived /usr/sbin/
chkconfig --add keepalived
chkconfig --level 2345 keepalived on
/etc/init.d/keepalived start

至此keepalive就已经安装完毕。

5.3.2 配置keepalived

编辑HAproxy-A  keepalived.conf
! Configuration File for keepalived
global_defs {
   notification_email {
        xuel@51idc.com
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 10.10.10.2
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_script chk_haproxy {
        script "killall -0 haproxy"              #服务探测,返回0说明服务是正常的
        interval 1                               #每隔1秒探测一次
        weight 2                                 #haproxy上线,权重加2;下线,权重减2
}

vrrp_instance VI_1 {                             #双主实例1
    state MASTER                                 #HA-A(10.10.10.2)为主,HA-B(10.10.10.3)为备
    interface eth1                               #VIP配置网卡接口
    virtual_router_id 51                         #实例1的VRID为51
    priority 100                                 #主(10.10.10.2)的优先级为100,从的(10.10.10.3)优先级为99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.10.10.100/24 dev eth1                 #实例1的VIP
    }
        track_interface {
                eth1
        }

track_script {                                   #脚本追踪
        chk_haproxy
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}

vrrp_instance VI_2 {                             #双主实例2
    state BACKUP                                 #HA-A(10.10.10.2)为主,HA-B(10.10.10.3)为备
    interface eth1
    virtual_router_id 52                         #实例1的VRID为51
    garp_master_delay 1
    priority 99                                  #备(10.10.10.2)的优先级为99,主的(10.10.10.3)优先级为100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.10.10.101/24 dev eth1                 #实例2的VIP
    }
    track_interface {
        eth1
    }
    track_script {                               #脚本追踪
        chk_haproxy
    }
}

5.3.3 检测脚本

cd /etc/keepalived
vim notify.sh
#!/bin/bash
vip=10.10.10.100
contact='root@localhost'
#notify() {
#    mailsubject="`hostname` to be $1: $vip floating"
#    mailbody="`date '+%F %H:%M:%S'`: vrrp transition, `hostname` changed to be $1"
#    echo $mailbody | mail -s "$mailsubject" $contact
#}
case "$1" in
    master)
#        notify master
        /etc/rc.d/init.d/haproxy start
        exit 0
    ;;
    backup)
#        notify backup
        /etc/rc.d/init.d/haproxy stop
        exit 0
    ;;
    fault)
#        notify fault
        /etc/rc.d/init.d/haproxy stop
        exit 0
    ;;
    *)
        echo 'Usage: `basename $0` {master|backup|fault}'
        exit 1
    ;;
esac
chmod +x /etc/keepalived/notify.sh

配置HAproxy-Bkeepalived

编辑HAproxy-B  keepalived.conf

! Configuration File for keepalived
global_defs {
   notification_email {
        xuel@51idc.com
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 10.10.10.2
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_script chk_haproxy {
        script "killall -0 haproxy"        #服务探测,返回0说明服务是正常的
        interval 1                  #每隔1秒探测一次
        weight 2                   #haproxy上线,权重加2;下线,权重减2
}

vrrp_instance VI_1 {                    #双主实例1
    state BACKUP                     #HA-A(10.10.10.2)为备,HA-B(10.10.10.3)为主
    interface eth1                    #VIP配置接口
    virtual_router_id 51                 #实例1的VRID为51
    priority 99                     #主(10.10.10.2)的优先级为100,从的(10.10.10.3)优先级为99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.10.10.100/24 dev eth1          #实例1的VIP
    }
        track_interface {
                eth1             #VIP网卡接口
        }

track_script {                        #脚本追踪
        chk_haproxy
    }

}

vrrp_instance VI_2 {                    #实例2的VIP
    state MASTER                     #HA-A(10.10.10.2)为备,HA-B(10.10.10.3)为主
    interface eth
    virtual_router_id 52                 #实例2的VRID为52
    garp_master_delay 1
    priority 100                     #备(10.10.10.2)的优先级为99,主的(10.10.10.3)优先级为100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.10.10.101/24 dev eth1
    }
    track_interface {
        eth1
    }
    track_script {                    #脚本追踪
        chk_haproxy
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}

脚本文件与HA-A同样配置,脚本内容相同。

5.4 后端WEB服务器

安装开发组环境工具与相关软件包

yum install -y pcre-devel openssl-devel
yum groupinstall "Development tools"
wget  http://nginx.org/download/nginx-1.11.5.tar.gz
tar zxvf nginx-1.11.5.tar.gz
cd nginx-1.11.5
./configure
make && make install
/usr/local/nginx/sbin/nginx             #启动nginx

WEB01/WEB02为静态web

WEB01写入网页文件

echo “This is web01-10.10.10.11 static test page!”>>/usr/local/nginx/html/index.html

WEB02写入网页文件

echo “This is web02-10.10.10.12 static test page!”>>/usr/local/nginx/html/index.html

WEB03/WEB04为动态web,需要配置php

yum remove php*
rpm -Uvh http://mirror.webtatic.com/yum/el6/latest.rpm
yum install php70w*
/etc/init.d/php-fpm start                #启动php

WEB03写入网页文件

echo “<?php
echo "This is web03-10.10.10.13 dynamic test page.";
phpinfo();
?>”>>/usr/local/nginx/html/index.php

WEB04写入网页文件

echo “<?php
echo "This is web03-10.10.10.14 dynamic test page.";
phpinfo();
?>”>>/usr/local/nginx/html/index.html

WEB03/WEB04配置nginx加入php支持

vim /usr/local/nginx/conf/nginx.conf
启用php注释
 location ~ \.php$ {
            root           html;
            fastcgi_pass   127.0.0.1:9000;
            fastcgi_index  index.php;
            fastcgi_param  SCRIPT_FILENAME  /usr/local/nginx/html$fastcgi_script_name;
            include        fastcgi_params;
        }
注意/usr/local/nginx/html为nginx网页文件存放路径,根据实际情况修改
/usr/local/nginx/sbin/nginx -s reload             #重启nginx

查看结果





5.5 测试

5.5.1 负载均衡测试与动静分类

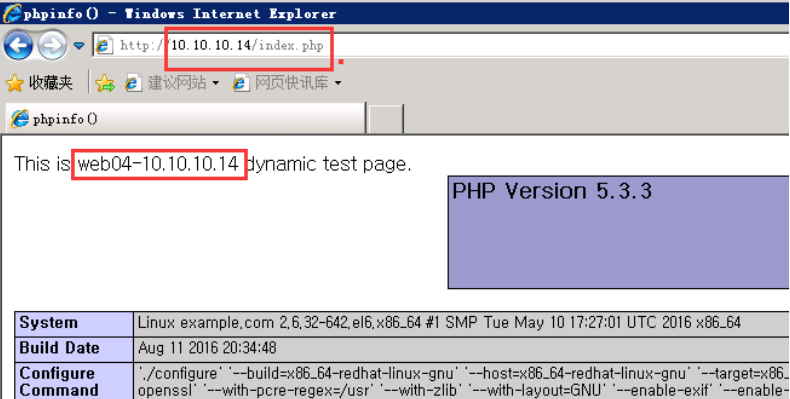

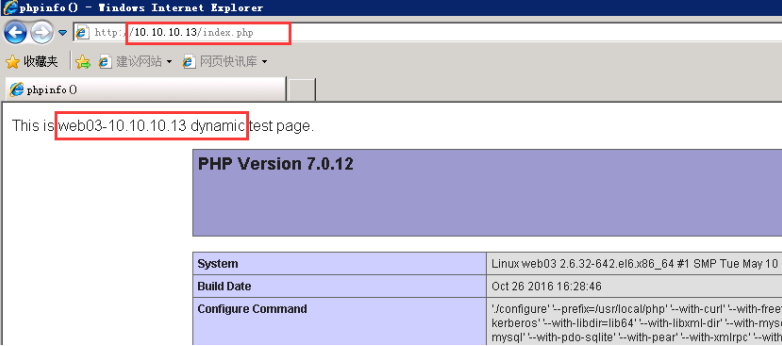

单独VIP10.10.10.100,默认访问的后端动态web服务器,刷新浏览器,可以看到在后端WEB03/WEB04直接来回切换。

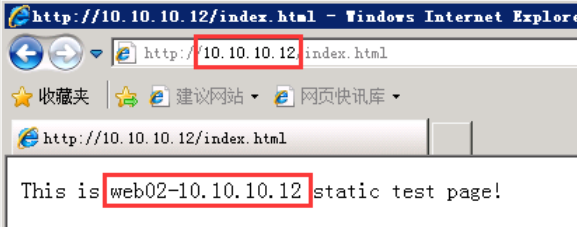

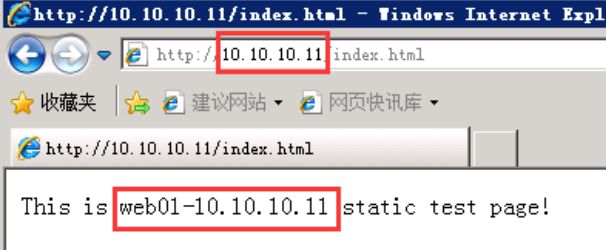

指定访问静态页面,在WEB01/WEB02来回切换



访问VIP10.10.10.101





5.5.2 高可用测试

查看HAproxy-AVIP

wKioL1ilWO6AcsRNAAOdHmWpUlg117.png查看HAproxy-BVIP

wKioL1ilWQKAuP7-AAOhvWB5APY507.png停止HAproxy-A服务器之上的haproxy服务或停止服务器,测试VIP是否漂移到HAproxy-B

wKiom1ilWYTyCBRgAAPFFUycBfs721.png此时VIP已经漂移到HAproxy-B上面wKioL1ilWZ2SW-u_AAPUg74DZOs501.png

后端web已经正常对外提供服务。





启动HAproxy之上的haproxyVIP已经成功切回。


六、注意事项

6.1 安装注意事项

ln -s /usr/src/kernels/2.6.32-642.1.1.el6.x86_64 /usr/src/linux   #此处要根据实际操作系统最高版本的kernel 为准
./configure --with-kernel-dir=/usr/src/kernels/2.6.32-642.1.1.el6.x86_64

6.2 将相关开机自启服务

开机自启服务

chkconfig haproxy on
chkconfig keepalived on

haproxy 内部的状态页面与验证

stats  uri  /stats   #haproxy 状态页面

stats auth admin:admin   #haproxy登陆验证用户名密码








网友评论

登录后评论
0/500
评论
kaliarch
+ 关注
