GIS基础软件及操作(二)

杰克.陈 2016-07-30 09:50:00 浏览356
展开阅读全文

原文 GIS基础软件及操作(二)

练习二、管理地理空间数据库

1.利用ArcCatalog 管理地理空间数据库 2.在ArcMap中编辑属性数据

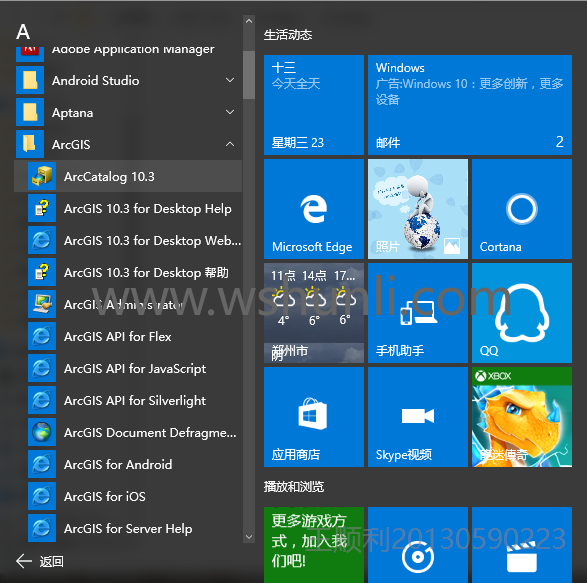

第1步 启动 ArcCatalog 打开一个地理数据库

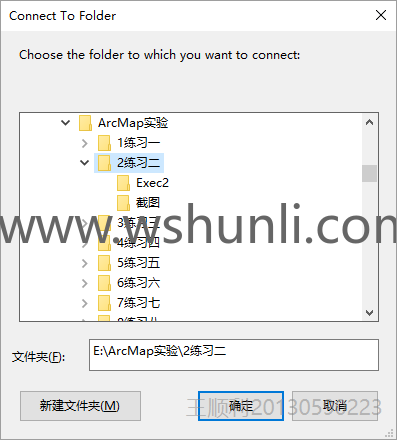

当 ArcCatalog打开后,点击, 按钮(连接到文件夹). 建立到包含练习数据的连接(比如“E:\ARCGIS\2练习二\Exec2”),

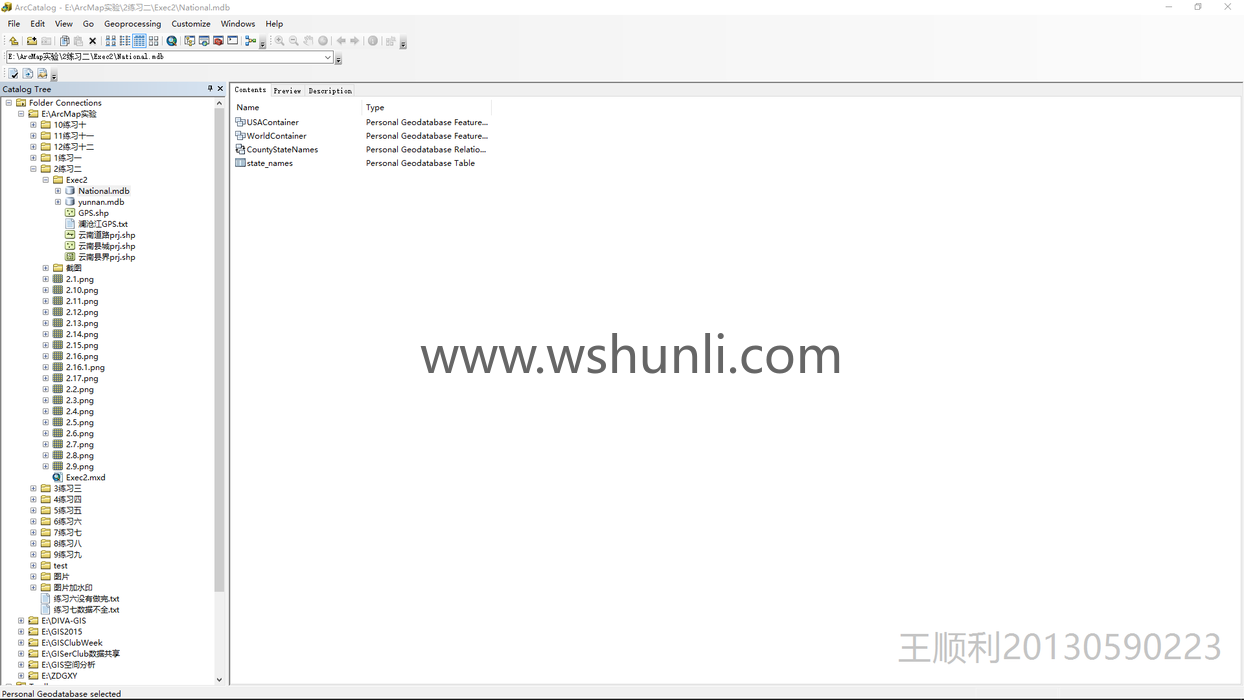

在ArcCatalog窗口左边的目录树中, 点击上面创建的文件夹的连接图标旁的 (+)号,双击个人空间数据库- National.mdb。打开它。.

在National.mdb中包含有2个要素数据集、1个关系类和1个属性表

第2步 预览地理数据库中的要素类:

在ArcCatalog 窗口右边的数据显示区内,点击“预览”选项页切换到“预览”视图界面。在目录树中,双击数据集要素集-“WorldContainer”,点击要素类-“Countries94”激活它。

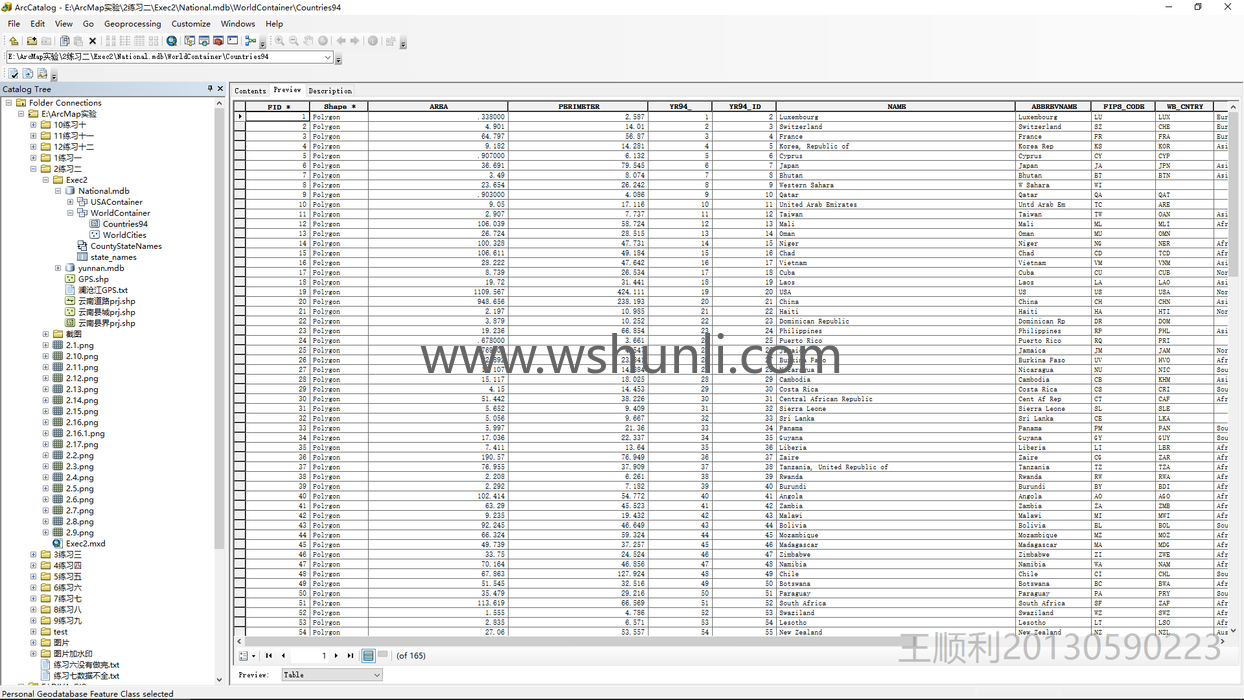

在此窗口的下方,“预览”下拉列表中,选择“表格”。现在,你可以看到Countries94 的属性表。查看它的属性字段 信息。

花几分钟,以同样的方法查看一下National.mdb 地理数据库中的其它数据。

第3步 创建缩图,并查看元数据

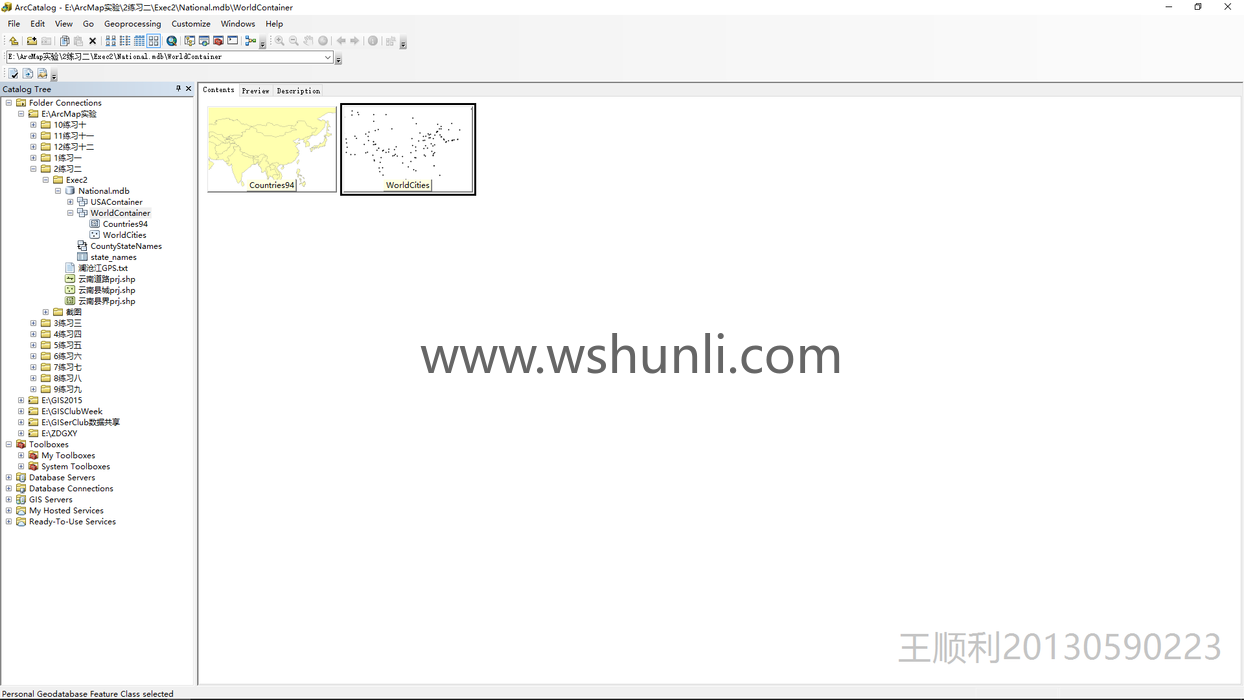

在目录树中,选择地理数据库National中的要素类-Countries94,切换到“预览视图”,点击工具栏上的放大按钮,将图层放大到一定区域,然后再点,生成并更新缩略图。这时,切换到“内容”视图界面下,并在目录树中选择要素集-“WorldContainer”,数据查看方式更改为“缩略图方式”。.注意,此时,要素类“Countries94”的缩图图是不是发生了改变

第4步 创建个人地理数据库(Personal Geodatabase)

导入数据; 在数据库中创建属性表然后录入数据。

  • 在创建的地理数据库之间要完成数据库的概念设计,每一个图层对应一个数据表,在ArcCatalog中“要素类”(Feature Class)的概念与之对应。可以将多个要素类组织成为一个“要素集”(Feature DataSet),在同一个要素集中的要素类都具有相同的地理参考(坐标系相同)。

  • 在ArcCatalog的目录树中,定位到E盘,右键点击这E:盘,在出现的菜单中,选择<新建>-<文件夹>,文件夹名称改为 myGeoDB 。右键选中这个文件夹,在出现的菜单中,点击<新建>-<个人地理数据库>,这时会创建一个名称为 “新建个人地理数据库.mdb”的数据库文件,将之改名为:“Yunnan”。

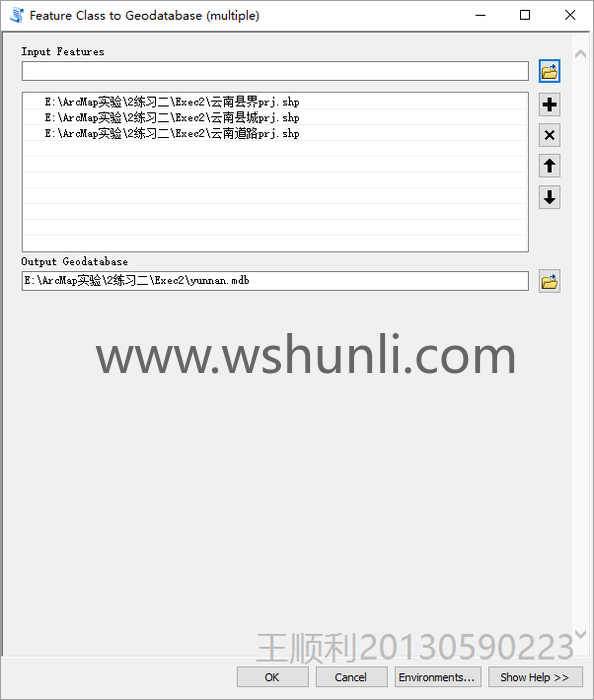

  • 右键点击数据库文件 “Yunan.mdb”,在出现的菜单中,选择<导入>-<要素类(多个)>,在出现的对话框中,打开要导入要素:云南县界prj.shp/云南县城prj.shp/云南道路prj.shp (这些文件在Exece2文件夹下,按住Shift键并点击鼠标可同时选择多个Shape文件)

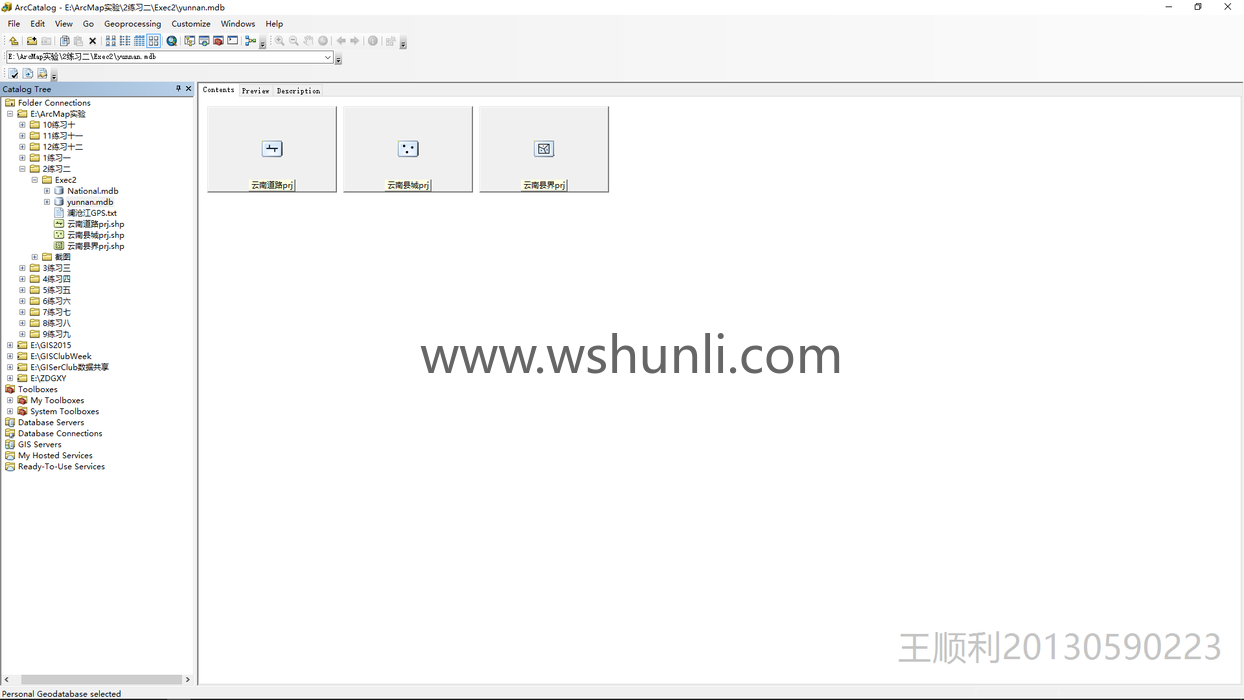

确定后可以看到这三个图层已经被导入到数据库Yunan.mdb中

  • 右键点击数据库文件 “Yunan.mdb”,在出现的菜单中,选择<新建>-<要素集>

  • 在出现的对话框中输入要素集的名称、点击按钮“下一步”为其指定一个坐标系

在这里,我们设定坐标系为:GCS_WGS_1984(即Geographic Coordinate System->World->WGS 1984.prj),这是一种被GPS采用的地理坐标系,最后点击完成.

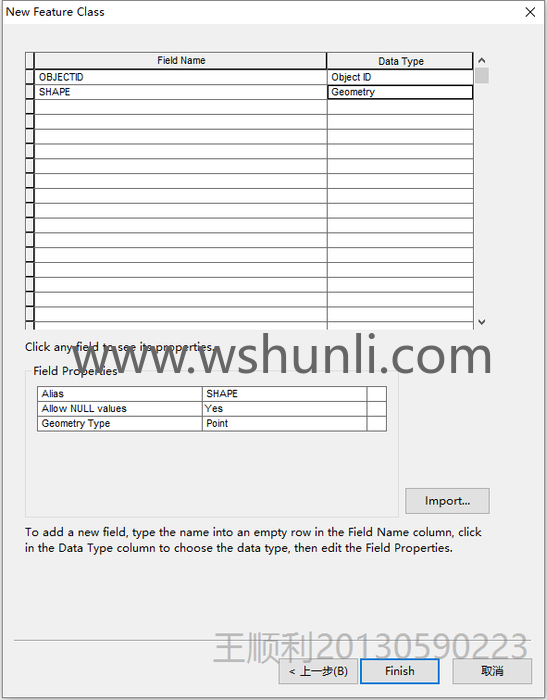

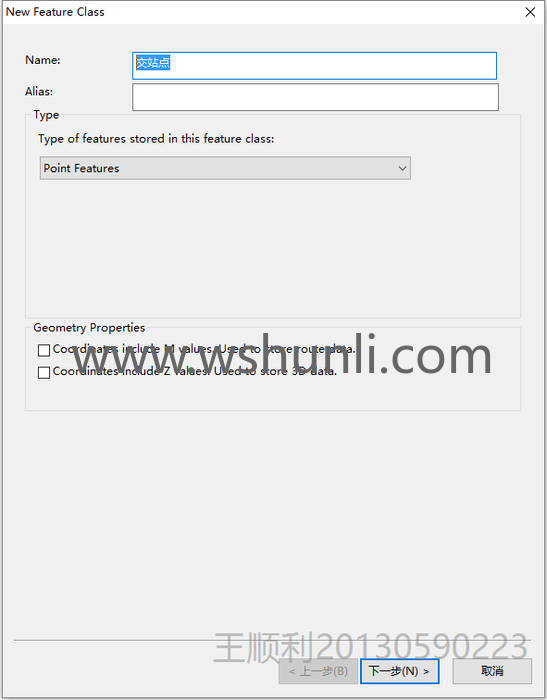

  • 右键点击新建的要素集-Kunming,在出现的菜单中选择<新建>-<要素类>,在出现的对话框中输入要素类的名称”公交站点”,点击<下一步>,再次点击<下一步>按钮。在出现的对框中选择“Shape”字段,修改字段的几何类型为“点”(表示此要素类中将要存储的要素类型是点要素,我们准备用来存储公交站点)

右击公交站点要素类,点击”属性”

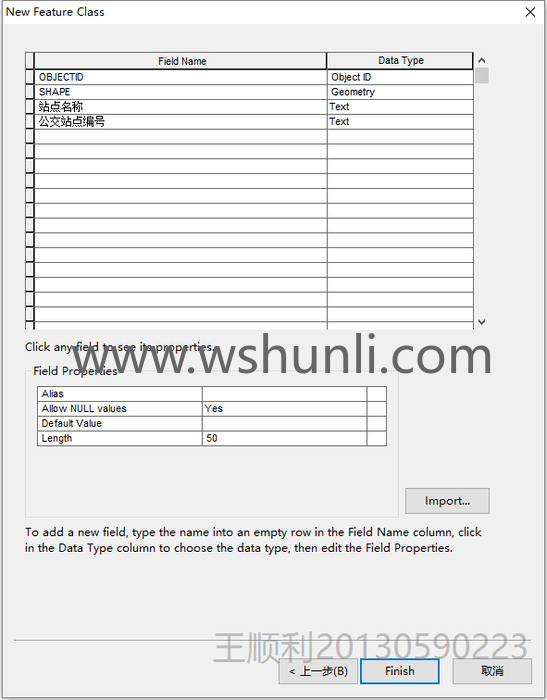

在出当前的对话框中,我们新加两个字段“站点名称”、“公交站点编号”,数据类型都设置为“Text”.点击“完成”按钮。

在出当前的对话框中.点击“确定”按钮。

  • 这样我们就完成了要素类的定义。可以将这个要素类(图层)加入的ArcMap中,进行数字化的工作,从背景地图中提取公交站点的位置。

  • 新建数据表:右键点击地理数据库-Yunnan.mdb,在出现的菜单中,选择<新建>-<表>,输入表名称:公交线路。

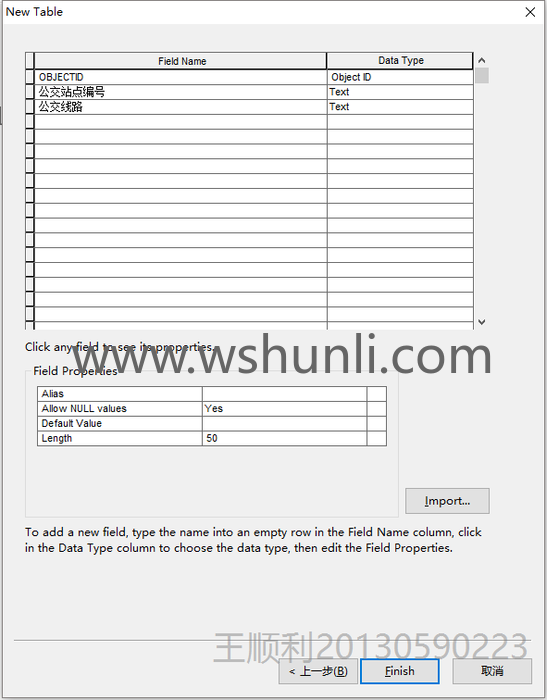

  • 点<下一步>,在对话框中,输入公交站点编号和公交线路两个字段,也可以点击”导入”按钮,可查询字段属性,.

点击“完成”,结束属性表的定义。

第5步 拖放数据到ArcMap中

启动ArcMap,新建一个空的地图文档,通过拖放的方式添加上面所创建的数据到ArcMap中:

在 ArcCatalog 中,点击“内容”选项页,在目录树中,点击地理数据库-Yunnan.mdb,将要素类-“公交站点”及属性数据表“公交线路”拖放到ArcMap中。

关闭ArcCatalog,激活ArcMap窗口。

第6步 编辑属性数据及进行1:M的空间查询

为了让大家了解属性编辑的过程,我们需要在要素类公交站点中添加3个公交站点。(这只作演示使用,实际的数字化过程还需要加载经过配准后的扫描地图作为背景)。

首先,在工具栏显示区的空白处点击右键,在出现的菜单在选中“编辑器”,从而打开编辑器工具栏在编辑器工具栏中,点击“编辑器”下拉菜单,选择“开始编辑”命令。按下按钮,在地图显区内随意地添加3个公交站点。

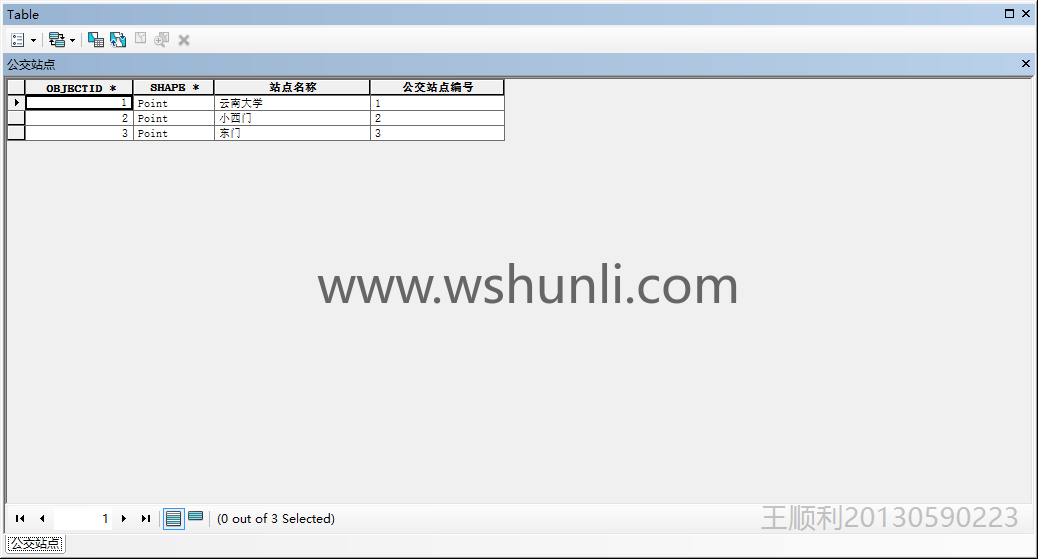

在图层列表控制面板(TOC)中,右键选择图层-“公交站点”,在出现的菜单中,选择“打开属性表”命令,将显示公交站点的属性编辑窗口,在其中输入站点名称和公交站点编号。字段OBJECTID是关键字段,是自动生成的不需要输入。

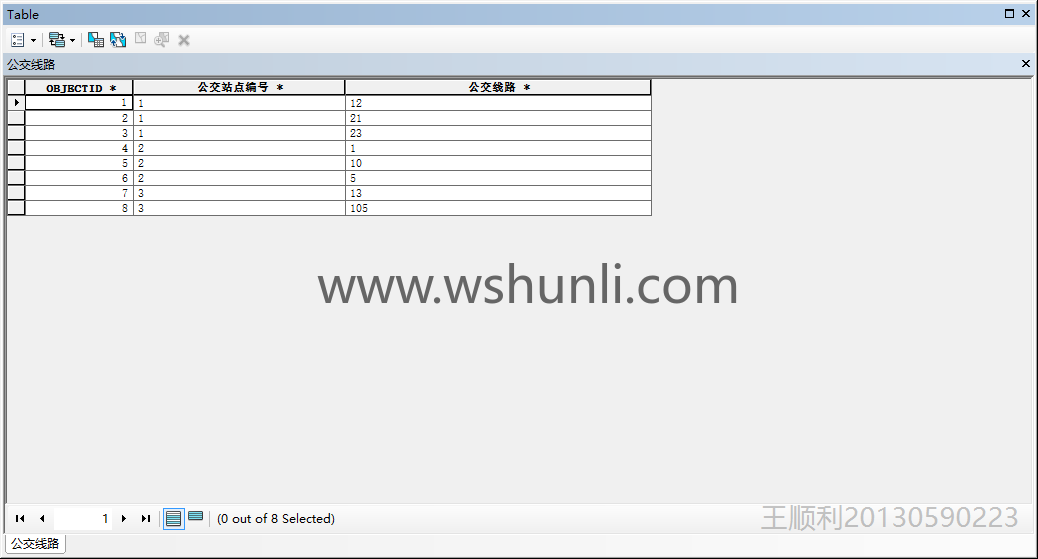

在图层列表控件面板(TOC)中,点击“数据源”选项页,切换到数据源视图下,右键选择属性表-“公交线路”,在出现的菜单中,选择“打开”命令,将会显示“公交线路”的属性编辑窗口。按下图所示输入几条公交线路(公交站点编号、公交线路)

点击“编辑器”工具栏中的“编辑器”下拉菜单,选择“停止编辑”命令,将以上所作的编辑结果保存。

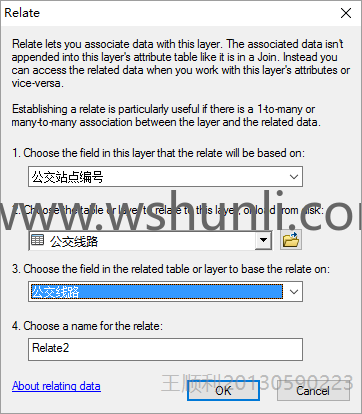

右击公交站点,选择连接和关联,点击关联,打开关联对话框,

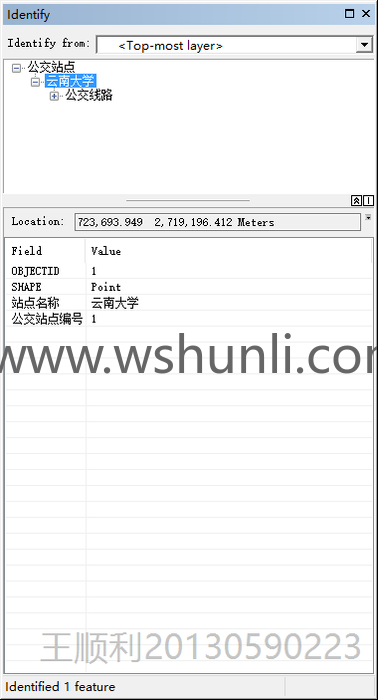

点击确定按钮。点击识别按钮查询地图显示区中任意公交着站点的属性,可以看到经过公交站-“云南大学”的公交线路有3条,可进一步查询每条公交线路的详细数据。

第7步 导入GPS数据,生成图层

各类手持GPS接收机采集到的数据可以通过相关软件(比如MapSource等)导入到ArcMap中。

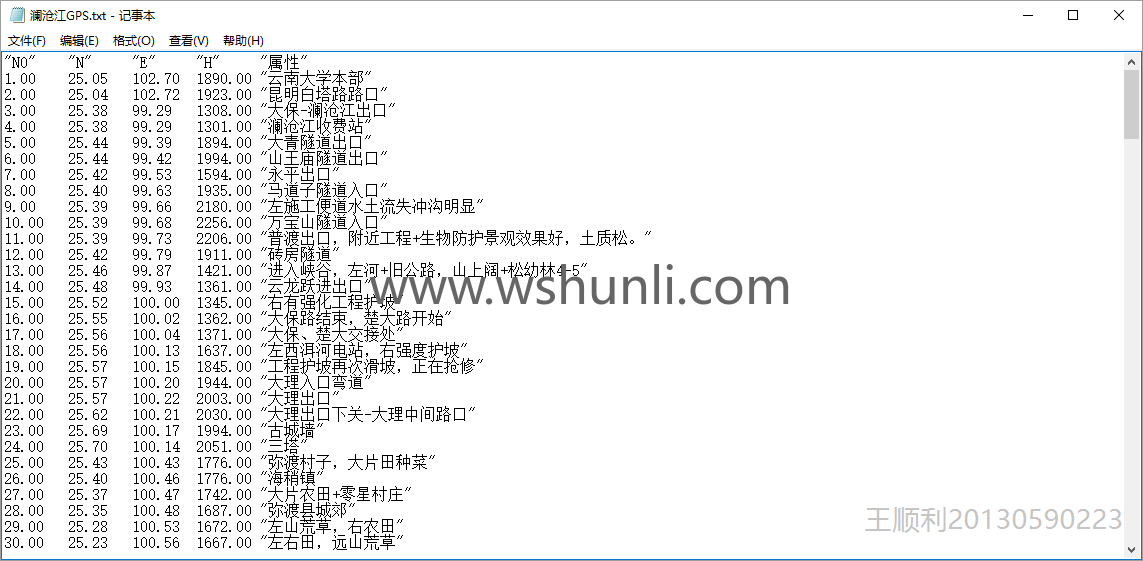

GPS 数据文件

启动ArcMap,切换到数据源视图。点击按钮添加GPS数据,选择对应的GPS数据文件(可以是.txt 格式、dBase 等格式),这里GPS数据文件为:澜沧江GPS.txt

选中要添加的GPS数据文件,点击添加。

根据GPS 数据生成图层:

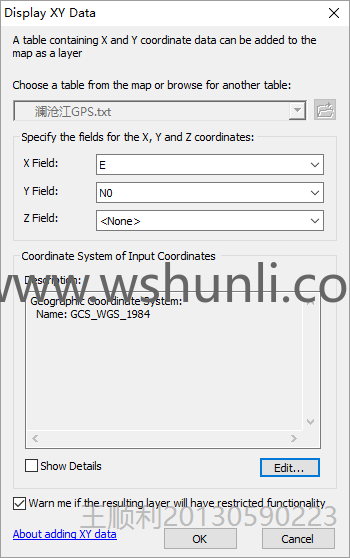

执行菜单命令:右击图层,选择显示XY数据,指定X坐标字段(东经)和Y坐标字段(北纬),按“编辑”按钮,选择坐标系统。一般GPS系统采用的坐标系统为WGS_1984。

确定后,在地图显示区域中,就会根据GPS数据文件中采集的坐标信息创建点状的事件图层,右击数据–导出数据

在图层控制面板(TOC)中,右键选中根据GPS数据文件生成的事件图层。在出现的菜单中,执行“数据”->“导出数据”命令:

在导出数据对话框中,指定要导出的文件名称及存储位置。这样就完成了由GPS数据文件生成图层的过程。
